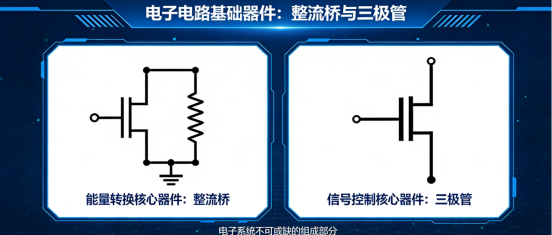

整流橋與三極管作為電子電路中兩大核心基礎器件，分別承擔著交直流轉換與信號控制/放大的關鍵作用，是電源電路、放大電路、開關電路等各類電子系統的重要組成部分。本文將從器件基礎原理、核心特性出發，結合新邦微整流橋ABS210 2A 1000V ABS的具體參數與應用場景，解析二者的技術要點與實際選型應用思路，為電路設計與器件選型提供參考。

一、整流橋：交流電轉直流電的核心器件

整流橋（橋式整流器）是集成4個整流二極管的硅整流元件，核心利用二極管單向?qū)щ娦?/span>，將交流電（AC）轉換為方向恒定的直流電（DC），是各類電源電路中“交轉直”環節的核心，相較于半波整流，橋式整流效率可達80%以上，輸出直流電紋波更小，無需中心抽頭變壓器，應用范圍更廣。

1.1 整流橋的工作原理

單相整流橋?yàn)樽畛Ｒ?jiàn)類型，外部設4個引腳，兩個為交流輸入腳，兩個為直流輸出腳（正、負）。其工作核心為兩組對角二極管的交替導通：

? 交流電正半周時，一組對角二極管導通，電流從直流輸出正極流出，經負載后從負極回流；

? 交流電負半周時，另一組對角二極管導通，負載端電流方向保持不變；

通過該原理，實現交流電全波整流，輸出脈動直流電，配合電容、電感濾波后，可得到平穩的直流電壓。

1.2 整流橋的核心選型參數

整流橋的選型需圍繞電路實際需求，重點關注6項核心參數，需預留合理安全裕量，避免器件過載失效：

1. 額定反向重復峰值電壓（VRRRM）：需≥1.414×交流輸入有效值×1.2，覆蓋電網電壓波動；

2. 平均整流電流（Io）：需≥系統最大工作電流×1.5-2，滿足負載電流需求；

3. 非重復峰值浪涌電流（IFSM）：需覆蓋電機啟動、電容充電等場景的瞬時電流峰值；

4. 正向壓降（VF）：數值越小，導通損耗（P=VF×I）越低，器件散熱壓力越小；

5. 反向漏電流（IR）：低功耗待機場景需選擇IR≤1μA的型號；

6. 封裝形式：插件封裝散熱性強，貼片封裝體積小、適配小型化電路設計。

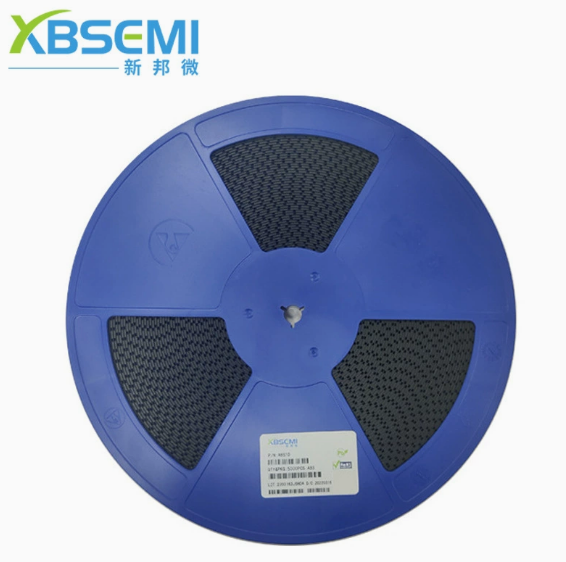

1.3 整流橋ABS210  2A 1000V ABS結構與性能優勢

1. 熱管理優化：SOP4貼片封裝使熱路徑直接貫通PCB內層銅箔，熱阻降低35%以上，無需額外散熱片，降低BOM成本與裝配工時；

2. 高頻特性?xún)?yōu)異：貼片結構消除插件元件的“懸空振顫”，寄生電感降低0.8nH，有效抑制電壓過沖，適配100kHz以上高頻開關電路；

3. 工藝兼容性強：兼容自動光學檢測（AOI）與SPI回流焊工藝，適配工業4.0自動化產線，提升生產效率；

4. 可靠性高：玻璃鈍化結工藝，抗電壓突變能力強，在電網不穩定區域，器件失效概率較傳統1A/600V整流橋降低62%。

二、三極管：電流/電壓控制的核心器件

三極管（晶體三極管）是一種半導體電流控制器件，核心功能為信號放大與開關控制，通過微小的基極電流控制較大的集電極電流，是放大電路、開關電路、振蕩電路的核心，根據結構可分為NPN型與PNP型，與MOSFET（場效應管）共同構成電子電路的“控制核心”。

2.1 三極管的核心分類與特性

根據控制方式與結構，三極管可分為BJT（雙極型晶體管）與MOSFET（金屬-氧化物半導體場效應管），二者核心特性與應用場景差異顯著，具體對比如下：

2.3 三極管的典型應用場景

三極管的應用圍繞“放大”與“開關”兩大核心功能展開，覆蓋從模擬信號處理到數字電路控制的全場景，典型應用包括：

1. 放大電路：音頻功率放大器、傳感器微弱信號放大電路，利用BJT的電流放大特性，將微小信號轉換為可驅動負載的大信號；

2. 開關電路：電源電路的開關管、數字電路的邏輯門、電機驅動的開關控制，利用MOSFET的高速開關特性，實現電路的通斷控制；

3. 振蕩電路：正弦波振蕩器、方波發生器，結合電容、電感等元件，利用三極管的開關與放大特性，產生特定頻率的振蕩信號；

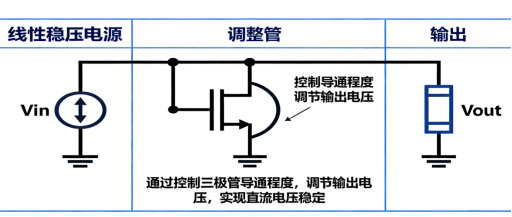

4. 穩壓電路：線性穩壓電源的調整管，通過控制三極管的導通程度，調節輸出電壓，實現直流電壓穩定。

三、整流橋與三極管：電路中的協同與應用差異

整流橋與三極管作為電子電路的基礎器件，在功能、工作原理、應用場景上存在顯著差異，同時在多數電子系統中協同工作，共同構成完整的電路體系，二者的核心差異與協同關系如下：

3.1 核心功能與工作原理差異

1. 功能定位：整流橋?yàn)?/span>能量轉換器件，核心完成“交流電→直流電”的能量形式轉換，無信號控制能力；三極管為信號/電流控制器件，核心完成信號放大或電路通斷控制，不參與能量形式轉換；

2. 工作方式：整流橋?yàn)?/span>被動器件，無需外部控制信號，接入交流電路后即可實現整流功能；三極管為主動器件，需外部控制信號（電流/電壓）驅動，才能實現放大或開關功能；

3. 輸出特性：整流橋輸出為直流電壓/電流，屬于能量輸出；三極管輸出為放大后的信號或通斷狀態，屬于控制輸出。

3.2 電路中的協同工作關系

在絕大多數電子系統中，整流橋與三極管為前后級協同關系，整流橋?yàn)槿龢O管提供穩定的直流工作電源，三極管實現電路的信號控制與功能驅動，典型協同場景為電源適配器+負載電路：

1. 交流220V電壓經新邦微ABS210 2A 1000V ABS整流橋整流，輸出脈動直流電；

2. 脈動直流電經電容、電感濾波后，得到平穩的直流電壓；

3. 平穩的直流電壓為三極管（MOSFET）供電，三極管根據電路需求，實現對后級負載（如LED、電機、芯片）的電流/信號控制；

二者的協同工作，實現了“交流供電→直流轉換→電路控制”的完整鏈路，是電子系統的基礎工作邏輯。

3.3 選型與應用的核心注意事項

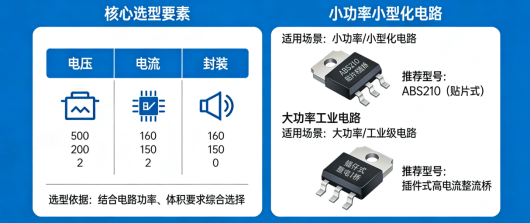

1. 整流橋選型：以“電壓、電流、封裝”為核心，結合電路功率、體積要求選擇，小功率小型化電路優先選擇ABS210這類貼片整流橋，大功率工業電路優先選擇插件式高電流整流橋；

2. 三極管選型：根據電路功能選擇，放大電路優先選BJT（關注電流放大系數β），開關電路優先選MOSFET（關注漏極電流、擊穿電壓、開關速度）；

3. 協同設計：整流橋輸出的直流電壓需與三極管的工作電壓匹配，同時預留足夠的電流裕量，避免三極管因供電不足或過載失效；整流橋后級需增加濾波電路，降低直流電壓紋波，避免紋波干擾三極管的控制精度。

四、總結

整流橋與三極管作為電子電路的兩大基礎器件，分別支撐了能量轉換與信號控制兩大核心環節，是電子系統不可或缺的組成部分。整流橋的核心價值在于實現交流電到直流電的高效轉換，新邦微ABS210作為貼片式整流橋的代表，以2A/1KV的精準參數、小型化封裝與高可靠性，成為消費電子、小功率電源模塊的優選器件，完美適配當前電子電路小型化、高集成化的發展趨勢；三極管則憑借放大與開關特性，成為電路控制的核心，BJT與MOSFET的互補應用，覆蓋了從低頻放大到高頻開關的全場景需求。

在實際電路設計中，需精準把握二者的工作原理與選型要點，實現二者的高效協同，才能設計出性能穩定、可靠性高、成本優化的電子電路。隨著電子技術的不斷發展，整流橋與三極管將朝著更小型化、高效率、高集成化方向發展，為各類電子設備的升級迭代提供核心器件支撐。
