從計算機芯片到新能源汽車電驅系統，從智能手機快充到工業控制模塊，MOS管（金屬-氧化物半導體場效應晶體管，MOSFET）作為現代電子技術的基石，憑借高輸入阻抗、低功耗、快速開關等核心優勢，支撐著電子工業的持續革新。本文將系統解析MOS管的核心知識，并以新邦微SI2301為例，展現其在實際應用中的性能表現。

一、MOS管的基本定義與工作原理

（一）核心定義

MOS管是一種通過電場效應控制電流的半導體器件，全稱為Metal-Oxide-Semiconductor Field Effect Transistor，其核心結構由源極（Source）、漏極（Drain）、柵極（Gate）、襯底（Substrate）及柵極與襯底之間的氧化層（通常為二氧化硅）組成。作為場效應晶體管的重要分支，MOS管以獨特的電場調控機制，成為電子電路中不可或缺的開關與放大元件。

（二）工作機理

MOS管的工作核心是“電場控制導電通道”：當柵極施加特定電壓時，會在半導體襯底內形成電場，調節載流子濃度并構建導電通道，從而實現源極與漏極之間的導通或截止。其關鍵特性在于，電流通斷由柵極電壓決定而非源極電壓，這也是MOS管具備高輸入阻抗的核心原因。

二、MOS管的主要分類標準

MOS管可按多種維度分類，不同類型對應不同應用場景，核心分類如下：

（一）按溝道類型分類

? NMOS（N溝道MOS管）：以電子為主要載流子，導電通道為N型半導體，導通速度快，是目前應用最廣泛的類型。

? PMOS（P溝道MOS管）：以空穴為主要載流子，導電通道為P型半導體，導通速度略低于NMOS，但在低邊開關、電平轉換等場景中具有不可替代的作用，新邦微SI2301便屬于此類P溝道MOS管。

（二）按工作特性分類

? 增強型MOS管：零柵壓時處于截止狀態，需施加特定閾值電壓（Vth）才能形成導電通道，是消費電子與工業設備的主流選擇，新邦微SI2301即屬于增強型器件。

? 耗盡型MOS管：零柵壓時已導通，需通過反向偏壓實現截止，多用于恒流源或斷電保護電路。

（三）其他分類維度

按溝道結構可分為平面MOSFET與三維結構的FinFET（鰭式場效應管）；按材料體系可分為硅基MOSFET、碳化硅（SiC）MOSFET及氮化鎵（GaN）HEMT等，后兩者在高壓、高頻場景中性能更優。

三、MOS管的關鍵參數解析

參數是MOS管選型的核心依據，直接決定器件在電路中的適配性與性能上限，核心參數包括：

（一）靜態參數

? 閾值電壓（VGS(th)）：形成導電通道所需的最小柵源電壓，受摻雜濃度、氧化層厚度影響，溫度每升高1℃，典型值下降約2mV。新邦微SI2301的柵極閾值電壓典型值僅0.7V，適配低電壓驅動場景。

? 導通電阻（Rds(on)）：導通狀態下源極與漏極之間的電阻，阻值越小，導通損耗越低。新邦微SI2301在VGS=-4.5V、Id=-2.8A條件下，導通電阻低至78mΩ，能量損耗優勢顯著。

? 漏源擊穿電壓（VDSS）：器件能承受的最大反向電壓，實際應用中工作電壓需≤80%VDSS以避免雪崩擊穿。新邦微SI2301的漏源擊穿電壓達-20V，安全性充足。

? 連續漏極電流（Id）：25℃環境下器件可長期承載的最大電流，新邦微SI2301的連續漏極電流可達-2.8A，載流能力滿足多數便攜設備與控制模塊需求。

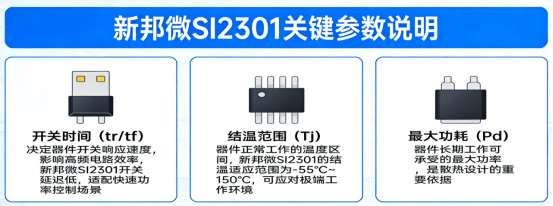

（二）動態與熱參數

? 開關時間（tr/tf）：決定器件開關響應速度，影響高頻電路效率，新邦微SI2301開關延遲低，適配快速功率控制場景。

? 結溫范圍（Tj）：器件正常工作的溫度區間，新邦微SI2301的結溫適應范圍為-55℃~150℃，可應對極端工作環境。

? 最大功耗（Pd）：器件長期工作可承受的最大功率，是散熱設計的重要依據。

四、MOS管的核心應用領域

MOS管的應用覆蓋電子技術全場景，核心領域包括：

（一）數字電路

作為邏輯門、微處理器、存儲器（DRAM、SRAM）的基本開關單元，支撐計算機、智能手機等終端設備的核心運算功能。

（二）電源管理

在開關電源、DC-DC轉換器、快充適配器中擔任核心開關角色，新邦微SI2301 20V SOT-23憑借低導通電阻與小封裝優勢，廣泛應用于便攜設備電源管理模塊。

（三）工業與汽車電子

用于電機驅動、逆變器、車載ECU等場景，要求器件具備寬溫度適應范圍與高可靠性，新邦微SI2301 20V SOT-23的極端環境適配能力使其在工業控制模塊中表現突出。

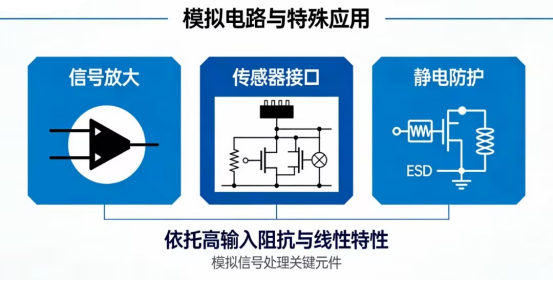

（四）模擬電路與特殊應用

包括信號放大、傳感器接口、靜電防護等，依托高輸入阻抗與線性特性，成為模擬信號處理的關鍵元件。

五、實例支撐：新邦微SI2301的性能適配性

新邦微SI2301作為P溝道增強型MOSFET，完美詮釋了小封裝與高性能的平衡，其特性與應用場景的適配性的如下：

（一）封裝與布局優勢

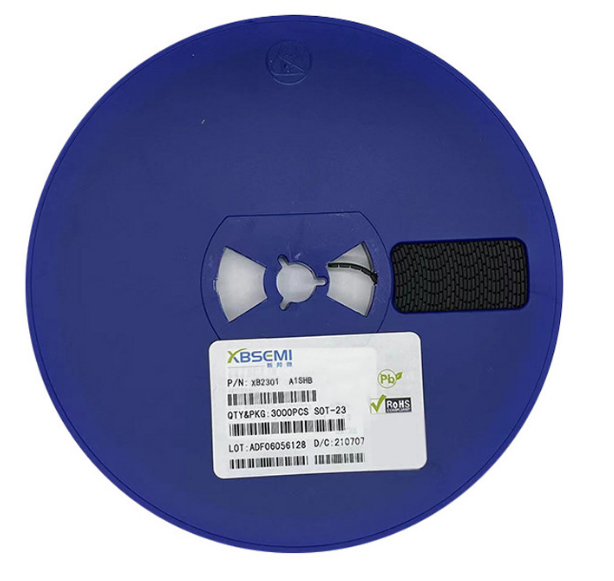

采用SOT-23貼片封裝，體積小巧，適配高密度PCB布局，為智能手機、藍牙耳機等便攜設備的小型化設計提供空間支持。

（二）多場景性能適配

低閾值電壓（0.7V）適配低功耗電路驅動需求，低導通電阻（78mΩ）降低能量損耗，寬結溫范圍與高擊穿電壓確保復雜環境下的穩定性，使其在電池保護、負載開關、工業控制模塊等場景中成為高性價比選擇。

（三）技術趨勢契合度

當前MOS管正朝著“更小封裝、更低損耗、更寬溫度范圍”演進，新邦微SI2301通過參數優化，既滿足消費電子對低功耗、小型化的需求，又兼顧工業應用的可靠性，契合行業發展方向。

六、總結

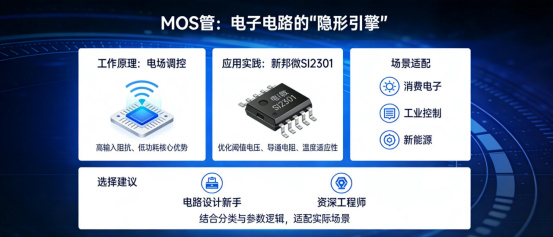

MOS管作為電子電路的“隱形引擎”，其性能直接決定電子設備的效率、體積與可靠性。從基礎原理來看，電場調控的工作機制賦予其高輸入阻抗、低功耗的核心優勢；從應用實踐來看，新邦微SI2301等代表性產品通過優化閾值電壓、導通電阻、溫度適應性等關鍵參數，實現了對多場景的精準適配。無論是電路設計新手還是資深工程師，深入理解MOS管的分類與參數邏輯，結合實際場景選擇適配器件，才能最大化發揮電子設備的性能潛力。
