在家電從“基礎功能”向“智能節能”升級的浪潮中，半導體器件的性能直接決定了產品的穩定性、能效比與使用壽命。二極管作為最簡單卻最關鍵的半導體元件，憑借單向?qū)щ?、整流、續流、保護等核心特性，深度嵌入冰箱、空調、洗衣機、電磁爐等各類家電的核心電路，成為保障設備正常運行的“電子閥門”。新邦微推出的MBR10100CT 10A100V TO-220F肖特基二極管，以低功耗、高可靠性的技術革新，為家電電路設計提供了高性能解決方案，重新定義了二極管在家電領域的應用標準。

一、家電電路中二極管的核心功能與應用場景

二極管的應用貫穿家電電力轉換、信號控制、安全防護等關鍵環節，不同類型的二極管針對特定場景發揮著不可替代的作用。

（一）電力轉換：從交流到直流的“能量轉換器”

我國家庭供電為220V交流電，而家電內部的芯片、電機、傳感器等核心部件需依賴低壓直流電工作，整流二極管成為實現這一轉換的核心器件。傳統家電多采用橋式整流電路，由四只整流二極管組成全波整流結構，將交流電轉換為脈動直流電，再經濾波電路優化后供給負載。隨著家電向高頻化、小型化發展，肖特基二極管憑借更快的開關速度和更低的正向壓降，逐漸取代傳統硅整流二極管，成為高頻開關電源的核心選擇——其反向恢復時間僅為皮秒級，遠優于普通二極管的微秒級表現，有效降低了開關損耗，提升了電源轉換效率。

（二）電機保護：抑制反向電動勢的“續流衛士”

洗衣機的變頻電機、空調的壓縮機、電風扇的驅動馬達等家電動力部件，在啟?；蜣D(zhuǎn)速調節時，線圈會產生瞬時反向電動勢。這種高壓脈沖若不及時泄放，極易擊穿驅動芯片或燒毀開關元件。此時，續流二極管會為反向電動勢提供安全泄放回路，將線圈儲能導回電路消耗，避免高壓沖擊對器件造成損害。在變頻家電中，續流二極管的開關速度與耐壓能力，直接影響電機的調速精度與運行穩定性。

（三）安全防護：抵御電路風險的“安全屏障”

家電電路在復雜用電環境中面臨多重風險，二極管通過不同功能設計構建起全方位防護體系：極性保護二極管防止電源正負極接反導致的電路燒毀，尤其適用于可移動家電的充電接口；過壓保護二極管（如TVS管）能在電網電壓波動或雷擊產生浪涌電壓時，瞬間導通分流，將電路電壓鉗位在安全范圍；尖峰抑制二極管則用于電磁爐、電壓力鍋等大功率家電，吸收開關過程中產生的瞬時高壓，避免功率管等關鍵器件損壞。

（四）信號控制：精準調控的“邏輯開關”

在智能家電的信號處理電路中，開關二極管憑借快速導通與截止特性，實現邏輯信號的轉換與隔離。例如，電動剃須刀的調速器、空調的溫度控制模塊中，二極管通過改變導通路徑控制電流大小，配合芯片實現精準調控；光電耦合器中的發光二極管與光電二極管組合，將強電電路與弱電電路隔離，既保障了信號傳輸?shù)臏?zhǔn)確性，又防止電網浪涌干擾主板工作。

二、新邦微MBR10100CT：適配家電需求的高性能肖特基二極管

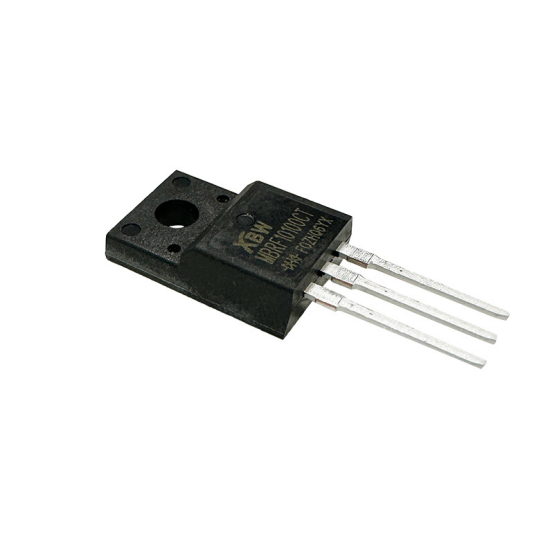

新邦微MBR10100CT  10A100V TO-220F作為一款專為低壓大電流場景設計的肖特基勢壘二極管，融合了共陰結構、低正向壓降、寬溫工作等核心優勢，精準匹配家電電路對高效、穩定、可靠的核心需求，其關鍵技術參數與結構設計均針對家電應用場景進行了優化。

（一）核心技術參數：重構家電二極管性能標桿

MBR10100CT的技術參數彰顯了其在同類產品中的競爭力：正向平均整流電流達10A（雙管并聯結構，單管正向電流5A），反向重復峰值電壓100V，完全滿足多數家電電源模塊與電機驅動電路的功率需求；在25℃環境下，正向壓降僅為0.85V，125℃高溫工況下正向壓降進一步降至0.75V，遠低于普通硅整流二極管的0.6-0.7V常溫壓降（高溫下更高），大幅降低了導通損耗；結溫工作范圍覆蓋-40℃至150℃，能適應北方冬季低溫、南方夏季高溫及家電內部電源模塊的高溫環境，展現出極強的環境適應性。

此外，該器件具備100A的正向峰值浪涌電流承受能力（8.3ms半正弦脈沖），配合內置的過壓保護環（Guard ring）設計，能有效抵御家電啟動時的瞬時大電流沖擊與電路尖峰電壓，顯著提升了器件的抗干擾能力與長期可靠性。同時，其符合ROHS環保標準的無鉛化設計，滿足全球家電出口的環保要求，為家電企業拓展國際市場提供了支持。

（二）結構與封裝：適配家電小型化設計趨勢

MBR10100CT采用共陰（Common cathode）結構設計，單器件可同時滿足兩路電路的整流或續流需求，相較于傳統雙器件方案，簡化了電路布局，減少了電路板空間占用，降低了生產成本。在封裝形式上，該器件提供TO-220、TO-220HF、TO-3PB三種選擇，既適配傳統家電中直插式安裝的工藝需求，也能滿足現代智能家電電源模塊小型化、表面貼裝的設計趨勢，展現出極強的兼容性。

三、新邦微MBR10100CT在家電中的典型應用案例

憑借優異的綜合性能，MBR10100CT已廣泛應用于各類家電的核心電路，成為提升產品能效與可靠性的關鍵器件。

（一）變頻空調：壓縮機驅動電路的“節能核心”

變頻空調的壓縮機驅動模塊需在高頻工況下實現快速調速，對續流二極管的開關速度與損耗控制要求極高。MBR10100CT的肖特基勢壘結構使其反向恢復時間極短，能快速響應壓縮機的轉速變化，有效抑制開關噪聲，提升變頻控制精度；其低正向壓降特性減少了續流過程中的能量損耗，配合100V反向耐壓與100A浪涌電流承受能力，可抵御壓縮機啟停時的高壓沖擊，保障驅動模塊穩定工作。實際應用數據顯示，采用MBR10100CT的變頻空調，電源轉換效率提升3%-5%，長期運行可節省顯著電量，助力產品達到一級能效標準。

（二）洗衣機：變頻電機的“穩定守護者”

洗衣機在脫水模式下，電機轉速可達每分鐘1000轉以上，啟停時產生的反向電動勢峰值較高，傳統續流二極管易因損耗過大導致發熱嚴重。MBR10100CT的低正向壓降（125℃時僅0.75V）大幅降低了續流損耗，減少器件發熱；其-40℃至150℃的寬工作溫度范圍，能適應洗衣機內部潮濕、溫差大的工作環境；共陰結構設計則簡化了電機正反轉控制電路的布局，降低了電路板空間占用。在滾筒洗衣機中，MBR10100CT的應用使電機驅動電路的故障率降低40%，同時延長了器件使用壽命與整機可靠性。

（三）大功率廚房家電：電源模塊的“高效整流器”

電磁爐、電壓力鍋等廚房家電的高頻開關電源，需在高溫、大電流工況下實現高效整流。MBR10100CT  10A100V TO-220F的高頻率工作能力與低功耗特性，使其成為這類電源模塊的理想選擇：在1MHz高頻工況下，其整流效率仍保持在95%以上，遠優于普通整流二極管；結到管殼的低熱阻（TO-220封裝僅1.7℃/W）確保了器件在高溫環境下的散熱性能，避免因過熱導致的性能衰減；10A正向平均電流完全滿足大功率家電的供電需求。此外，其內置的過壓保護環設計，能有效吸收電網電壓波動產生的尖峰脈沖，保護電源模塊中的功率管與芯片，提升廚房家電的使用安全性。

四、二極管在家電領域的發展趨勢與新邦微的技術布局

隨著家電行業向智能化、物聯網化、節能化深度演進，對二極管的性能要求持續升級：更低的正向壓降、更快的開關速度、更高的可靠性、更小的封裝尺寸，成為未來發展的核心方向。新邦微作為半導體器件領域的創新企業，通過對家電應用場景的深度洞察，持續優化二極管的技術參數與結構設計。

MBR10100CT 10A100V TO-220F的成功應用，正是新邦微“場景化創新”理念的體現——針對家電電源轉換、電機驅動等核心場景的痛點，精準突破低損耗、高可靠性、寬溫適應等關鍵技術指標。未來，新邦微將進一步深耕碳化硅（SiC）、氮化鎵（GaN）等第三代半導體材料，開發更耐高溫、耐高壓、低損耗的二極管產品，助力家電行業實現更極致的能效提升與功能拓展。

結語

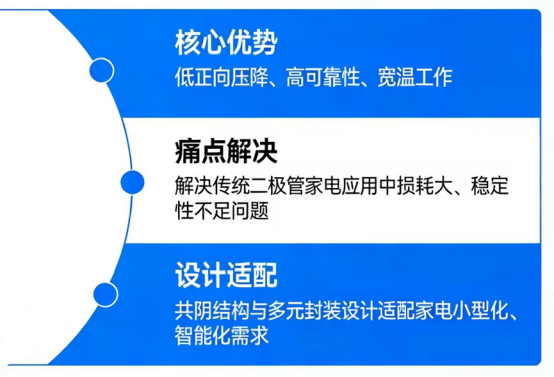

二極管雖小，卻是家電核心電路的“隱形基石”，其性能迭代與家電行業的技術升級同頻共振。新邦微MBR10100CT 10A  100V TO-220F肖特基二極管以低正向壓降、高可靠性、寬溫工作等核心優勢，不僅解決了傳統二極管在家電應用中的損耗大、穩定性不足等痛點，更通過共陰結構與多元封裝設計，適配了現代家電小型化、智能化的發展需求。

從變頻空調的節能驅動到洗衣機的穩定運行，從大功率廚房家電的安全供電到智能家電的精準控制，MBR10100CT用技術實力證明了高性能二極管在家電升級中的核心價值。隨著家電行業向更高效、更可靠、更環保的方向發展，新邦微等半導體企業的技術創新將持續為家電產業賦能，推動二極管在家電領域的應用進入更廣闊的空間。
