整流二極管是一種將交流電轉換成直流電的半導體器件。通常它包含一個帶有兩個端子的PN結，正極和負極。二極管最重要的特性是它的單邊性。在電路中，電流只能從二極管的正極流入，從負極流出。

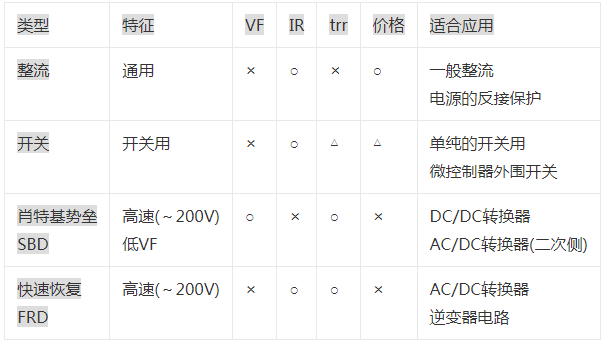

　　這里，將整流二極管分為以下四種類型：通用整流器、通用開關、肖特基勢壘二極管和快速恢復二極管。下表總結了這些特征。

　　通用型一般用于整流，主要目的是將交流轉換為直流。橋式二極管是用于整流的二極管組合。此外，該保護用于防止電源或電池意外反轉時過電流流動。正向電壓VF隨工作電流而變化，標準值約為1V。這是硅PN結二極管的常見VF。反向恢復時間trr基于50Hz/60Hz商用電源的整流，并且不是特別快。

　　開關類型，其用途如字面所示，主要用于開關電源。VF標準與通用類型相同。由于其開關用途，Trr比一般類型更快。然而，它無法達到肖特基勢壘二極管或快速恢復二極管的速度，其開關特性僅被確定為比一般類型更快。

　　肖特基勢壘二極管(SBD)不是PN結，而是使用金屬和半導體如N型硅形成的肖特基勢壘。與PN結二極管相比，肖特基勢壘二極管(SBD)具有更低的VF和更快的開關特性。然而，其反向泄漏電流IR較大，在某些條件下可能導致熱失控。請注意。即使諸如10A的大電流流過，VF值也約為0.8V;如果電流流過幾A，VF值約為0.5V。因此，其典型用途是用于DC/DC轉換器或AC/DC轉換器的二次側，以追求高效率。

　　雖然快速恢復二極管(FRD)是一個PN結二極管，但它是一個具有極大改善的trr的高速二極管。此時，SBD的耐受電壓(反向電流VR)低于200V，但FRD可以達到800V的高耐受電壓。然而，一般而言，其VF比通用型高，如果是高耐受電壓和高電流規格，則標準值約為2V。然而，近年來，VF值降低的型號數量也有所增加。由于其耐壓高、速度快，多用于AC/DC變換器或逆變器電路。

　　下圖是上述內容的說明。此時，它不僅限于上述四種類型，還代表了硅二極管的基本溫度特性。

　　同樣，左圖顯示，與其他三個二極管相比，SBD具有更低的VF和更高的IR。

　　中間圖顯示，SBD的trr比FRD快得多。變壓器之間流動的正向電流IR越大，損耗越大。

　　右圖顯示了硅二極管的基本溫度特性。在高溫下，VF降低，IR增加。
