在某些電路中，交流信號用于特定的電平。對于該電平交流輸入信號被限制在特定值。用于將信號限制到指定值的電路稱為二極管限幅電路。

　　二極管限幅電路由一個或多個二極管組成，一般與輸入信號并聯，主要用于限制或切斷輸入信號。二極管限制電路的輸出取決于二極管的方向和輸入信號。

　　在某些電路中，只有一半的波被限制，因此二極管被連接到輸入交流電源。但是，如果您想限制一個完整的信號或正弦波的兩半，請使用兩個二極管。

　　二極管限幅電路的例子：半波整流電路是一個非常典型的例子。當二極管正向偏置時，任何低于0的電壓都將被切斷。類似地，當二極管反向偏置時，高于0的任何電壓都將切斷。

　　二極管限幅電路原理分析

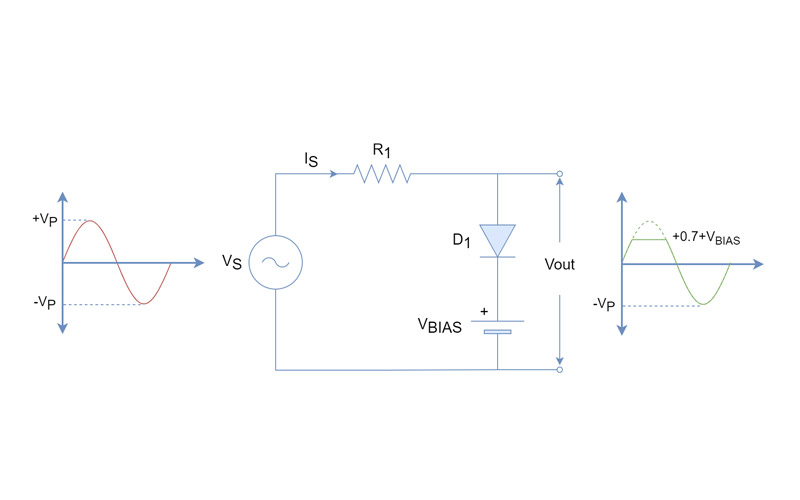

　　正向二極管限流電路

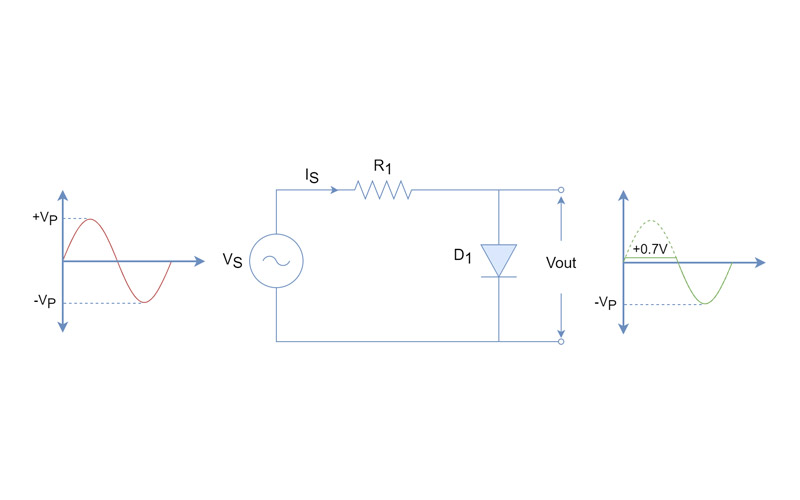

　　在下圖中，您可以看到二極管連接到輸入交流信號，因為輸入信號的正部分通過二極管，二極管處于正偏置狀態。

　　在正半周期中，二極管將不導通，直到輸入電壓達到約0.7V。一旦二極管開始導通，無論輸入電壓如何，二極管上只會有正向壓降。輸出波形的正半周期描述了這一點。

　　在負半周期期間，二極管保持反向偏置(開路)，整個輸入信號出現在二極管兩端。這種電路僅在正周期期間切斷輸入信號，即，高于+0.7V的任何電壓都將被切斷。

　　正向二極管限幅電路僅限幅輸入正弦信號的正半周。

　　負向二極管限幅電路

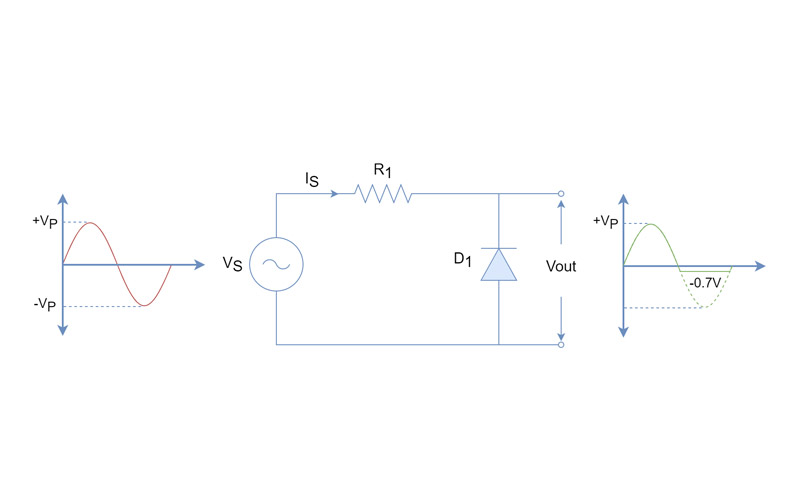

　　當二極管的方向改變時，它將與正向二極管限幅電路相反。以下限幅電路僅在負周期內限制電壓。工作原理與正向二極管限幅電路的描述相同，但二極管偏置相反。負限幅電路將負電壓限制在-0.7V，任何小于該值的值都將被切斷。

　　正負周期限幅電路

　　正負限幅電路的組合是在兩個周期中限制電壓的限幅電路。二極管反向并聯排列，其中一個導通，另一個保持開路。

　　在正半周期期間，二極管D1導通，D2保持開路。反向操作發生在負循環期間。輸出波形在正半周期被限制為+0.7V，在負半周期被限定為-0.7V。
