MOSFET 場效應管的封裝如同器件的 “外衣”，直接決定著電路的性能上限、長期可靠性與整體成本。在功率電子設計中，封裝的選擇往往是平衡性能與實用性的關鍵一步。本文聚焦兩種主流功率封裝 ——TO-252與 TO-263，通過全方位參數對比與實際應用場景分析，為工程師提供清晰的選型指南，尤其結合新邦微的產品特性，展現封裝與器件性能的協同效應。

TO-252 與 TO-263 封裝核心特性解析

TO-252作為表面貼裝功率封裝的經典代表，以緊湊結構著稱。其采用扁平式設計，三個引腳呈直線排列，芯片通過金屬鍵合與引腳連接，背面集成大面積散熱焊盤 —— 這一焊盤既是漏極的電氣連接點，也是主要散熱通道。實際應用中，需通過 PCB 板的大面積覆銅與散熱過孔，將熱量傳導至整個基板，從而支撐中低功率場景的散熱需求。

新邦微 80N03AD 是 TO-252 封裝的典型應用，其芯片采用先進溝槽工藝，在此封裝尺寸內，實現 80A 最大漏極電流與 30V 耐壓值。該器件導通電阻僅 7mΩ，特別適合空間受限的中小功率場景，如 12V 車載電源模塊、50W 以下的 DC-DC 轉換器等。

TO-263則是為中高功率需求設計的增強型封裝，可視為 TO-220 的表面貼裝升級版本。其整體尺寸比 TO-252 大 40% 以上，背面散熱焊盤面積增加至 12mm×10mm，能直接通過 PCB 或外置散熱器快速散發熱量。

新邦微 MBR20100DC  采用 TO-263 封裝，反向擊穿電壓：20V；峰值正向浪涌電流：100uA；最大正向連續電流：20mA;峰值反向浪涌電流：20v；正向壓降：0.85v。該器件工業變頻器等場景中表現優異，其設計還支持過溫保護功能的集成，提升系統安全性。

性能維度的深度較量

尺寸與布局適應性上，TO-252 的優勢顯著。其尺寸僅為 TO-263 的 60%，更適合高密度 PCB 布局。在智能手機快充頭中，TO-252 封裝的新邦微 80N03 可與電感、電容緊密排列，使整機體積縮小 20%。而 TO-263 因尺寸較大，更適合對空間要求寬松的大功率設備，如儲能逆變器的功率變換單元。

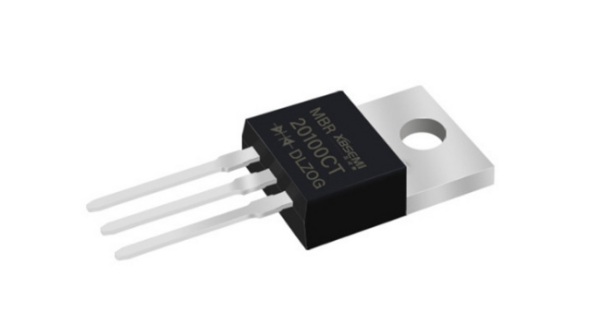

散熱能力是兩者的核心差異。在相同 10W 功耗下，TO-263 的結溫上升速率比 TO-252 低 35%。新邦微測試數據顯示，在自然冷卻條件下，TO-263 封裝的 MBR20100CT可持續承受 80W 功耗，而 TO-252 封裝的同規格器件在 50W 時已達結溫上限。不過 TO-252可滿足中小功率場景需求。

電氣性能方面，TO-263 憑借更短的內部引線和更大的焊盤，寄生電感比 TO-252 低 20%，這在高頻開關場景中至關重要，能減少開關尖峰電壓。同時，TO-263 支持更大芯片面積，采用TO-263 封裝后，芯片面積比同參數 TO-252 器件增加 50%，導通損耗降低 30%。

成本結構需綜合考量。TO-252 的材料成本比 TO-263 低 15%-20%，且表面貼裝效率更高。但在大功率場景中，TO-263 因無需額外散熱器，整體系統成本反而更低。例如 1.5kW 光伏微型逆變器中，采用 TO-263 封裝的可節省散熱器成本，總 BOM 成本比使用 TO-252 方案降低 8%。

選型決策的關鍵原則

TO-252 與 TO-263 的選擇，本質是空間、功率與成本的平衡藝術。當設計目標為小型化、中低功率且成本敏感時，TO-252 是最優解，如新邦微 80N03AD 在便攜式儲能電源中的應用；若面對中高功率、高頻開關或嚴苛散熱環境，TO-263 的性能優勢更突出，如新邦微MBR20100DC TO-263。

在功率電子技術向高效化、集成化發展的今天，封裝不再是簡單的 “容器”，而是性能提升的關鍵載體。TO-252 與 TO-263 各自在細分領域的不可替代性，印證了 “合適即最優” 的選型哲學 —— 新邦微通過持續的封裝創新，正讓這種選擇變得更精準、更高效。
