在半導體產業的發展歷程中，“第一代半導體是否已被淘汰” 的討論一直存在。從早期的鍺晶體管到現在的硅基芯片，以硅為代表的第一代半導體材料，始終作為不可替代的產業基石，支撐著全球 95% 以上的電子設備運轉。

硅基材料的核心優勢

第一代半導體材料主要是硅和鍺，其中鍺因?yàn)闊岱€(wěn)定性差、工藝難度高，在 20 世紀 60 年代后逐漸被硅取代。硅材料之所以能崛起，源于三大核心優勢：

? 儲量豐富與成本優勢：硅在地球地殼元素中的占比達到 28.6%，原材料獲取成本僅為第三代半導體材料（如碳化硅、氮化鎵）的 1/20，而且提煉工藝的成熟度在全球處于領先地位。8 英寸硅晶圓的單價不到碳化硅晶圓的 1/5。

? 工藝生態高度成熟：經過 70 多年的技術迭代，硅基制造已經形成了 “設計 - 晶圓 - 封裝 - 測試” 全流程的標準化體系。硅基二極管生產線通過 300℃低溫鍵合工藝與全自動分光機檢測，這都得益于硅材料與現有設備的高度兼容性。

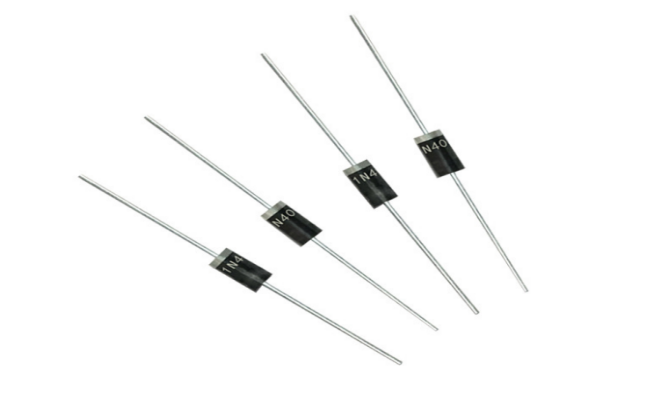

? 性能均衡性：在低壓（≤600V）、低頻（≤1MHz）、中功率（≤100W）場景中，硅基器件的綜合性能沒有其他材料能比得上。比如新邦微的 1N4007 整流二極管，憑借 1000V 反向耐壓、1A 持續電流和 1.1V 正向壓降的均衡參數，成為電源適配器的標準配置。

從互補到協同

第一代半導體不僅沒有被淘汰，還與第三代半導體形成了 “高低搭配” 的黃金組合：

? 應用場景分化：硅基器件在消費電子、傳統電源、傳感器等 “親民市場” 中占據主導地位 —— 智能手機的基帶芯片、筆記本電腦的 CPU、家電的控制電路，90% 以上都采用硅基工藝；而第三代半導體則主要聚焦在高壓（＞600V）、高頻（＞10MHz）、高溫（＞150℃）的 “硬核領域”，像新能源汽車的電控系統、5G 基站的功率放大模塊等。

? 技術協同創新：在高端應用中，兩者不是替代關系，而是協同合作。例如新能源汽車客戶提供的解決方案中，硅基 MCU（微控制單元）負責邏輯控制，搭配第三代半導體 SiC 功率模塊實現高壓直流轉換，硅基驅動電路以納秒級的響應速度確保兩者同步工作，讓系統效率提升 15% 的同時，成本降低 20%。

硅基半導體的進化路徑

面對第三代半導體的技術沖擊，硅基材料正通過三個方向不斷進化：

? 復合應用拓展：硅基器件與第三代半導體的集成封裝技術（如 SiP 系統級封裝）發展迅速， “硅基驅動 + GaN 功率” 二合一模塊，能把新能源汽車 OBC（車載充電機）的體積縮小 40%。

? 成本壁壘加固：隨著 12 英寸硅晶圓產能的持續擴張（全球規劃產能超過 2000 萬片 / 月），硅基器件的性價比優勢會進一步擴大，在中低端市場形成 “第三代半導體難以逾越” 的成本護城河。

結語

第一代半導體從未被淘汰，反而在技術迭代中越來越清晰自己的定位 —— 它是電子工業的 “基礎設施”，是性價比與可靠性的代名詞。在可預見的未來，硅基半導體仍將是全球電子產業的 “壓艙石”。
