1N4148WS 是一款專為高速開關應用設計的表面貼裝二極管，以其快速的開關速度、高電導率和緊湊的封裝尺寸，成為電子電路設計中的理想選擇。

核心特點

快速開關性能

反向恢復時間僅為4ns，適用于高頻開關電路，如信號調制和數字邏輯電路。

低電容（2pF@VR=0V），減少高頻應用中的信號失真。

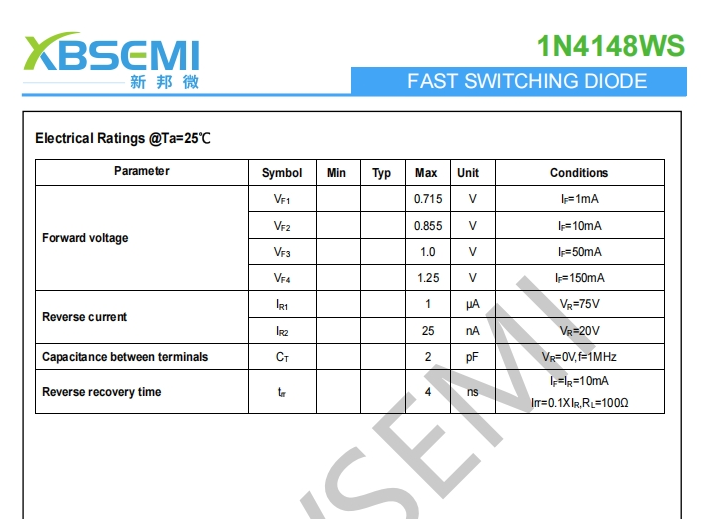

優異的電氣特性

正向電壓（VF）低至0.715V@10mA，有效降低功耗。

高反向耐壓（VRWM=100V），滿足一般開關應用的需求。

緊湊的封裝設計

表面貼裝（SMD）封裝，適合自動化貼裝生產，提升生產效率。

綠色模塑化合物標識（帶標記條為陰極），便于快速識別。

可靠的溫度適應性

工作溫度范圍廣（-55℃至+150℃），適用于嚴苛環境。

熱阻和功耗平衡，確保穩定運行。

典型應用

高速開關電路：如數字邏輯門、信號調制解調。

保護電路：用于防止反向電壓或瞬態電壓損壞敏感元件。

整流電路：低功率AC-DC轉換或信號整流。

總結

1N4148WS 憑借其快速的開關速度、低功耗和小型化設計，成為電子電路中高頻開關和保護的理想元件。無論是消費電子產品還是工業控制系統，它都能提供高效、可靠的性能，是工程師應對高速電路設計挑戰的得力助手。
